揚州拓普電氣科技有限公司是致力于二蹤示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。
功能特點
  1、Y衰減開關，掃描開關均采用進口編碼開關，具有手感輕、可靠性高：
  2、靈敏度高，垂直偏轉系數為1mV。
  3、6英寸大屏幕，便于清楚觀察信號波形。
  4、具有交替觸發功能，可同時觀察兩路不相干信號。
  5、觸發鎖定：觸發同步電路呈全自動同步狀態，無需人工調節。
  6、自動聚焦：測量過程中聚焦電平自動校正。
  7、釋抑調節：使各種復雜波形同步更加穩定。
產品指標

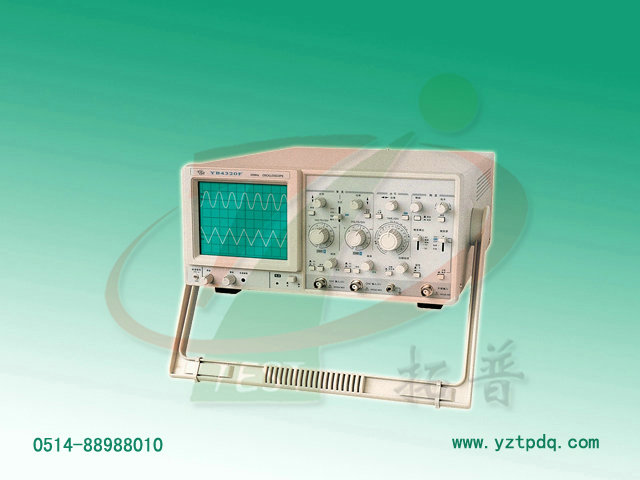

項目 \  型號		YB4320F
垂直系統	垂直偏轉系數	1mV/div~5V/div 按1-2-5進制共分11檔,誤差±5%
	頻帶寬度(-3dB)	5mV/div~5v/div  DC~20MHz
		1mV/div~2mv/div  DC~10MHz
		AC耦合:頻率下限(-3dB) 10Hz
	工作方式	Y1、Y2、雙蹤(交替、斷續)、疊加
	輸入阻容	1±2%MΩ//約25pF(直接);1±5%MΩ//約17pF(經探極)
	輸入電壓	400V(DC+ACpeak)頻率≤1KHz
水平系統	掃描時間系數	0.1μs/div~0.5s/div按1-2-5進位共分21檔，誤差為±5%
	掃描釋抑時間	可將釋抑時間延長至最小掃描休止期8倍以上，連續可調
觸發系統	觸發源	CH1、CH2、交替、外接
	耦合	AC、高頻抑制、DC、TV(TV耦合能觀察TV-V、TV-H，由掃描開關自動轉換，
		TV-V：0.5s/div~0.1ms/div;TV-H:50μs/div~0.1μs/div)
	極性	+、-
	電平鎖定或交替觸發	50Hz~20MHz，2div,外0.25V
	輸入電壓	100V(DC+ACpeak)頻率≤1kHz
X-Y 方式	閾值	Y同CH2，X同CH1，誤差±5%，擴展×10±10%
	X頻帶寬度	DC~1MHz -3dB
Z軸系統	頻率范圍	DC~5MHz
	輸入阻抗	約5KΩ
	輸入電壓	50V(DC+ACpeak)頻率≤1kHz
校準信號	波形	方波
	頻率	1KHz±2%
	幅度	2Vp-p±2%
物理特性	電源	AC 220V ±10%
	頻率	50Hz±5%
	外形尺寸及質量	150H×310W×440D(mm) 約7.8kg
