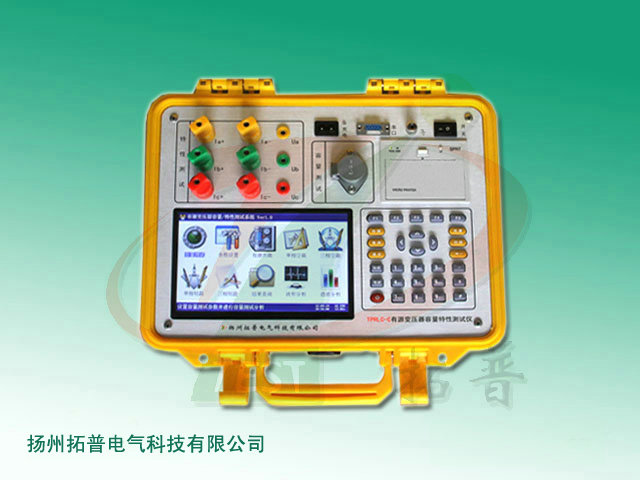

變壓器損耗參數測試儀，是專用于配電電力變壓器空載及短路損耗測量的儀器。該儀器電路設計精巧，儀器內部采用先進的六路同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。線電壓采集引入角度，而非傳統的乘固定系數 ，從而能夠真實反映變壓器試品的真實電壓。同時儀器測量引入了必要的校正（如： 電壓校正、電流校正、溫度校正、頻率校正）。從而使其性能優越，功能強大，體積小，重量輕，操作簡單方便，數據準確可靠，可完全取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。使用該儀器可大大提高工作效率，減輕勞動強度。
功能特點
1、空載損耗的測量:
儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，自動計算出變壓器的空載電流折算到額定電壓下且進行了波形畸變校正的空載損耗，并顯示配電變壓器鐵芯的型號。
2、負載損耗的測量:
顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，自動判斷出配電變壓器的線圈型號。
3、三相變壓器單相的測量:
可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗。
4、 零序阻抗的測量：
零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。
5、損耗查詢功能:
儀器內部存有國標規定的30KVA-2500KVA的非晶合金（SH15）、S11、S9、S7、的空載電流百分比、空載損耗、阻抗電壓百分比、負載損耗，可根據變壓器的類型、變壓器的容量進行查詢。
6、在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。
7、儀器大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據。儀器采用中文菜單，中文提示，操作簡單。
8、內置存儲器，掉電不丟失，儀器可存儲400組數據。
9、儀器自帶打印機，可打印測試數據， 也可打印內存瀏覽數據。
10、長久日歷、時鐘功能，可進行時間校準。
技術指標
1、基本測量精度：電壓、電流 0.2級  功率 (0.1≤cosφ≤1) 1.0級
2、電壓測量范圍：AC 50V～500V（相電壓）
3、電流測量范圍：AC 1A～50A
4、工作溫度：-10℃～50℃
5、環境濕度：10%～85%
6、存儲溫度：-20℃～50℃
7、工作電壓：AC 220V±20%
信息整理：揚州拓普電氣科技有限公司
