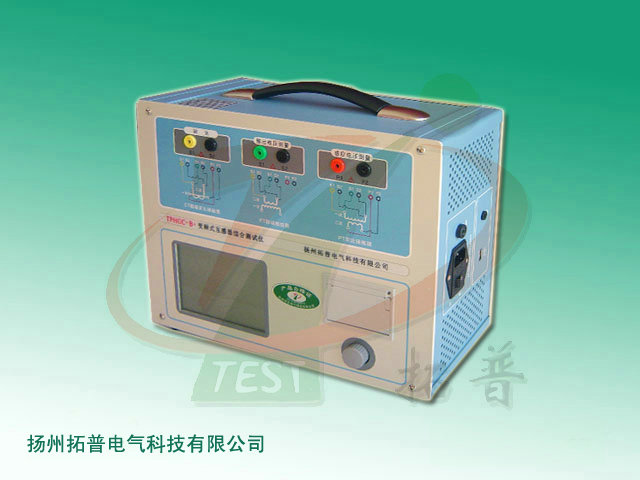

互感器綜合測試儀是針對電力系統互感器測試規范設計的專業檢測設備。它采用低頻變頻法與電壓法結合的技術，可以準確測量包括變比、極性、伏安特性等在內的多個重要項目。根據市場需求TPCTP系列分為120P、220P等多個不同的型號。隨著測試技術的發展，我們對該系列設備也進行了多次硬件、軟件的升級。互感器綜合測試儀可以勝任對電力系統計量用高精度級別CT、保護用穩態、暫態CT的測試工作， 輕松應對變比高達30000/1的互感器 。
功能特點
低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
電壓法測試CT/PT變比、極性，CT角差、比差
適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
自動記錄飽和磁滯曲線
CT二次外回路負荷
支持多通道擴展箱
支持150A外接升流器，通流加量、變比驗證
5.7”圖形透反式LCD，陽光下可視
采用旋轉鼠標操作，自帶打印機
裝置可存儲2000組測試數據，掉電不丟失
測試方便，輕小便攜，僅重9kg
技術指標
輸出電壓 0~180V
輸出電流 0~12A，峰值36A
測量準確度 ±0.1%
CT變比測量范圍 1~30000
PT變比測量范圍 1~30000
相位測量 準確度 ±2’ 分辨率 0.2’
二次繞組電阻測量 范圍 0.1~300Ω 分辨率 0.1mΩ
交流負載測量 范圍 0~300VA 分辨率 0.01VA
升流電流輸出 0~150A
輸入電源電壓 AC220V±20%，50Hz
工作條件 溫度 -10℃~50℃， 濕度 ≤90%
信息整理：揚州拓普電氣科技有限公司
