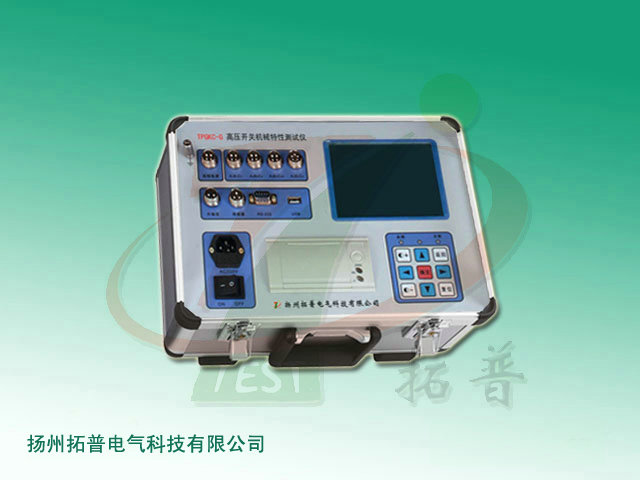

智能開關測試儀依據電力行業標準DL/T846.3—2004執行制造的新款設備，采用的貼片元件及微處理器，抗干擾，測試精度高，直接控制開關合/分動作，并快速準確地顯示測量結果，還可打印各項測試數據和時間-行程（斷口）特性曲線圖、時間-電流特性曲線圖。
該系列儀器具有智能化提示，操作簡單,可省略說明書操作；具有RS232及USB接口，具備超大容量存儲空間，儀器自身存儲30組測試數據，連接USB可存儲280組測試數據。
儀器可用于各種電壓等級的真空、六氟化硫、少油、多油、VSI負荷開關的機械特性參數測試。測量數據穩定，接線方便，操作簡單，是高壓開關機械特性參數測試方便的工具。
使用注意事項
1．在使用儀器前，確定儀器接地。
2. 內部直流電源為短時工作的操作電源（220V，10A），如超出內部電源使用范圍，請用外同步 或外接電源。
3. 輸出電源嚴禁短路。
儀器特點
1. 儀器可自動識別斷口合、分閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
2. 可檢測并提示12個斷口的連接狀態，方便用戶檢查接線。
3. 機內帶大容量的閃存儲器(可存儲30組測試結果)，和實時時鐘便于查看文件測試日期。
4. 超大液晶屏幕顯示，高級灰屏，陽光下不反光不黑屏，人性化菜單式界面，操作簡便。
5. 儀器具有強大的圖形分析功能，可查看任意兩點間的時間（電流）與行程。
6. 自動識別外同步和內同步測試模式（接外同步線為外同步，反之為內同步）。
技術指標
測試項目 范圍 分辨率 精度
時間測量 內同步：3s
外同步：1s~ 0.1ms 0.05%讀數±0.1ms
電流測量 0~10A 25mA ±100 mA
行程測量 0~900mm 0.1mm 0.01%
速 度 0~20m/s 0.01m/s 1%讀數±0.1m/s
工作電壓：220V交直流兩用 使用環境： -10℃~+50℃
操作電源：10A (30V-270V) 相對濕度： ≤90%
觸點時間測量：12路 采樣頻率： 10KHz
顯 示 屏：320×240液晶屏，對比度可調 計算機接口：RS232接口
數據存儲：可存儲30組測量數據和波形
打印機：高速熱敏打印機
信息整理：揚州拓普電氣科技有限公司
