匝間沖擊耐壓試驗儀采用“脈沖波形比較法”，以高壓脈沖對電機或線圈繞組進行等效過電壓模擬試驗來檢驗線圈繞組的阻抗對稱、平衡情況。即具有一定波前時間和規定峰值的脈沖電壓波交替地直接施加于同一設計的被試品和參照品線組上，利用沖擊電壓在兩者中引起的衰減振蕩波形有否差異來區別電機繞組匝間絕緣是否良好，其差異程度反映了線圈匝間故障嚴重程度。對匝間短路，線圈電暈放電，局部短路，接線錯誤，線圈平衡等均有良好的鑒別。由于施加的高壓脈沖波前時間短。能量小，故被認為是無損試驗。

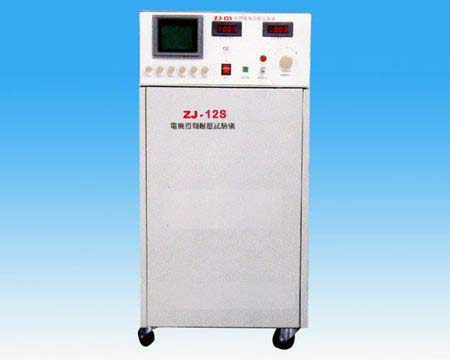

系列匝間沖擊耐壓試驗儀采用單回路高壓線路、峰值電壓數字顯示，波形示波器顯示，整機電路集成化，操作方便簡單。廣泛適用于微特電機、中小型電機、高壓電機、變壓器、繼電器、電磁閥等繞組的匝間絕緣試驗。
技術參數
峰值電壓：0.5—10KV
峰值測試誤差：≤5%
波形上升時間：0.2μS
工作電源：220V±5% 50Hz
功耗：小于800W
外形尺寸：98 cm×50cm×56cm
重量：約70Kg
適用范圍：適用于中小型電機Y80—Y315，汽車，摩托車，電動自行車及電動工具電機
系列產品簡介

型 號	5Sd	12S	20S	30S
脈沖峰值電壓	1~5KV	1~10KV	1~20KV	1~30KV
功 耗	<100VA	<500VA	<2000VA	<3000VA
使用范圍	中小型電機（y180一下）、防爆電機、分馬力電機、微特電機、家用電器電機、水泵電機、電動工具及電磁閥等高阻抗繞組	中小型電機（y80~y315）、汽車、電動車、摩托車等低壓直流電機的低阻抗繞組	中小型電機（y80~y350）、大功率電機、3300V及以下高壓電機	大功率電機、10KV及以下高壓電機
結構形式	臺式	移動式	移動式	移動式
