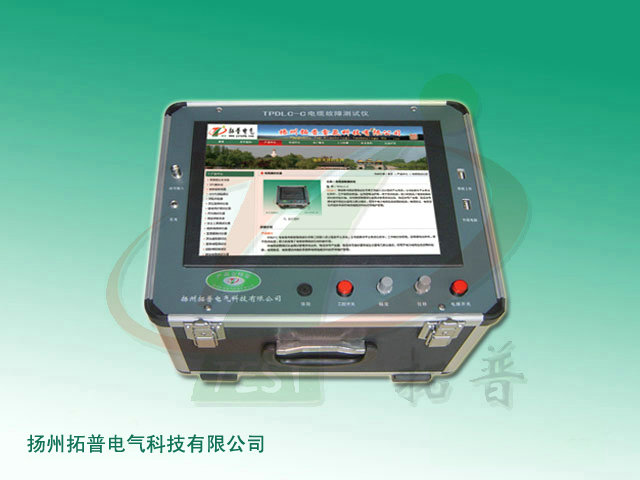

電纜故障定點儀采用一款3.8英寸320×240點陣的高分辨率液晶屏設計，顯示信息豐富，操作直觀，跟老款定點儀指針指示相比，有了較大的改善。在液晶屏上同時顯示路徑信號波形和定點聲音波形，并顯示兩者之間的時差，離故障點越近，時差越小，從而為使用者提供了一種更直觀的定點方法。
性能特點：
一體化設計，體積小，重量輕。
省去了水電阻，避免了水阻經常燒開的尷尬。
球隙、電容外置，球隙直接固定到電容的電極上，使用方便。每個單件的重量不重，適于野外作業。
專用高壓線及內藏式高壓輸出端子，使用更方便，接線簡單，穩定可靠。
過去的儀器表頭顯示的是變壓器儀表線圈的電壓，本儀器直接顯示的是電容電壓，準確，避免了低壓電纜被過電壓。
本儀器面板簡潔，表頭顯示清晰，美觀，操作簡單、方便，初次使用者很容易上手。
技術參數：
1、采樣速率： 1MBPS
2、采樣精度： 8BYTE
3、聲音增益： 95DB
4、電磁增益： 80DB
5、工作電壓： 3.5V—8V（AA電池4節）
6、電流消耗： < 80MA (LCD背光關) <180MA (LCD背光開)
7、聲磁時差： 0-- 25毫秒
8、時差分辨率 0.1毫秒
9、路徑測量接收頻率：低頻 15KHZ 高頻 75KHZ
信息整理：揚州拓普電氣科技有限公司
